Aufbau des TCF Kantenspaltfilter von Transor:
Die Filteranlagen arbeiten nach dem Spaltfilterprinzip. Hierbei werden Verunreinigungen des Schleiföls bis in den Mikron-Bereich an der Oberflächer tausender Spezial-Filterscheiben zurückgehalten. Anders als bei anderen Filtersystemen wird kein Filterhilfsmittel benötigt – Wartungs- und Betriebskosten sind auf das absolute Minimum reduziert. Die Abreinigung der Filter erfolgt vollautomatisch. Der Austrag des Schlammes wird durch verschiedene Verfahren manuell oder vollautomatisch realisiert.
– Filterhilfsmittelfrei
– Automatisch regenerierbar
– Unterbrechungsfreie Vollstromfiltration
– Mehrjährige Standzeit der Filterelemente
vorher nachher
Zur Auslegung des Filters ist ein Filtrationsversuch im Vorfeld unabdingbar.

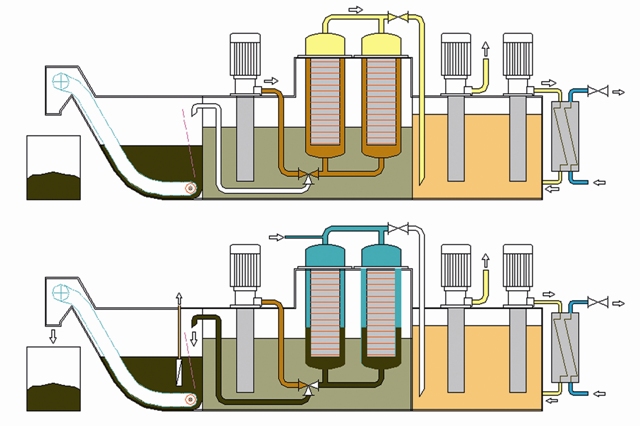

1. Schritt: Filtrierung
Die Filterpumpe drückt verschmutztes Öl in den Filterturm. Partikel werden auf den Kanten der Filterscheiben bzw. der Filterkanäle zurückgehalten. Mikron-filtriertes Öl wird in den Saubertank geführt.
2. Schritt: Regenerierung
Die Regenerierung erfolgt vollautomatisch. Druckluft wird über Ventile in umgekehrter Fließrichtung durch die Filtereinsätze gedrückt und spült deren Oberfläche sauber.
Je nach Ausführung ist ein Entleerungsschritt vorgeschaltet.
